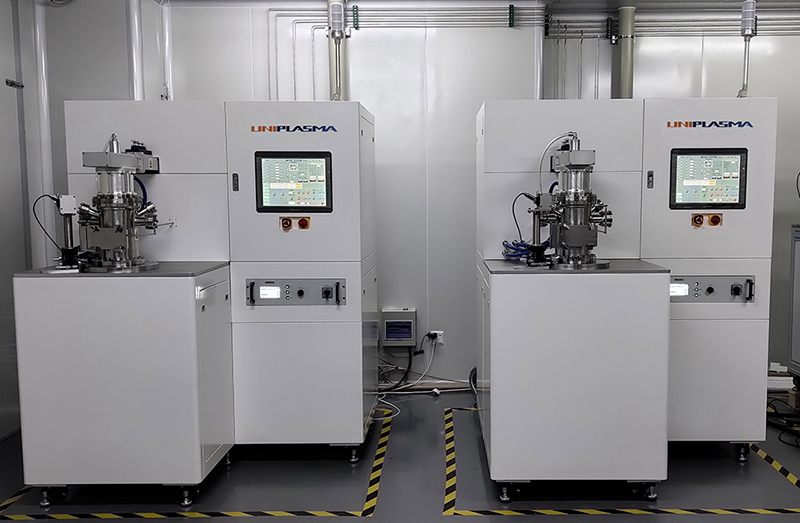

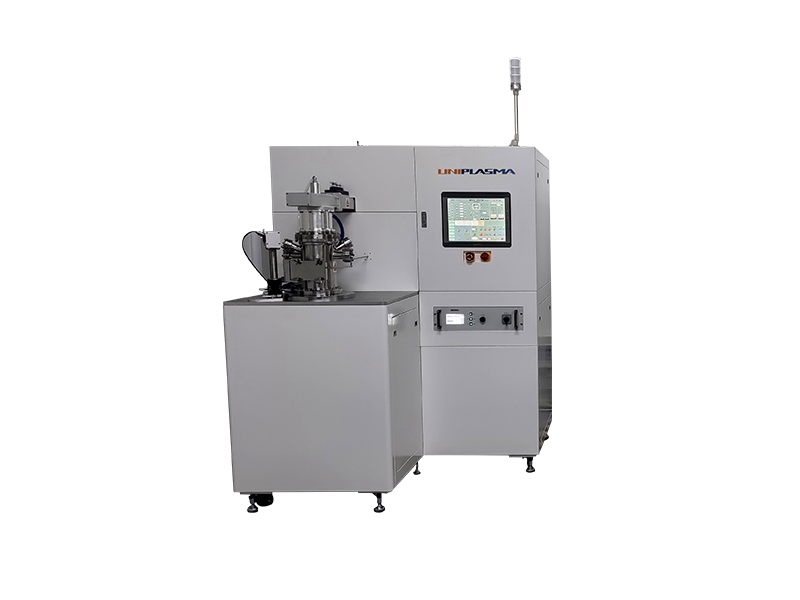

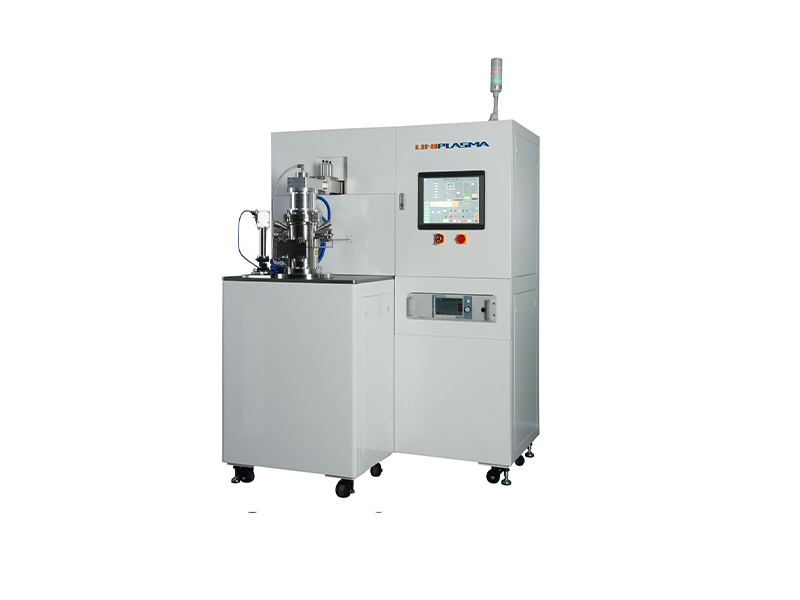

UP-206金屬圓柱腔式MPCVD設備
Numbering：
UP-206系列金屬圓柱腔式MPCVD設備設計先進，性能可靠。硬件配置采用業內知名高可靠性品牌，保障設備長時間穩定運行。軟件系統采用高度集成的PLC控制，所有操作均可在觸摸屏上一鍵完成。工藝配方功能強大，可支持多達10套不同工藝自動生長。內置恒溫功能，開啟后設備全自動監控調節，省時省力。非常適于沉積單晶金剛石片，人工鉆石毛胚等，已實現給各企業及研究院所大批量出貨。
產品描述
技術指標與特性
| 1.微波系統(采用進口微波源) | |
| 微波頻率 | 2450±25MHz |
| 輸出功率 | 0.6kw~6kw 連續可調 |
| 微波泄漏 | 離設備 5cm 處，微波泄漏≤ 2 mw/cm2 |
| 2.真空系統 | |
| 工作氣壓范圍 | 10~250Torr |
| 自動穩壓范圍 | 40~250Torr |
| 真空泵 | 采用 4.4L/s 旋片式真空泵 |
| 系統漏率 | <1.0×10-9 Pa*m3 /秒 (通過氦質譜檢漏儀檢測) |
| 腔體保壓能力 | 每 24 小時壓升小于 0.2 Torr |
| 本底極限真空 | 0.1Pa(7.5×10-4 Torr) |
| 3.真空反應腔及基片臺 | |
| 反應腔材料及結構 | 雙層水冷不銹鋼反應腔 |
| 電動升降式水冷基片臺，直徑 100mm | |
| 鉬基片臺直徑≥50mm | |
| 4.氣路 | |
| 系統自帶四路 MFC，可擴展至六路 | |
| 選用日本富士金進口流量計及流量控制閥 | |
| 5.測溫系統 | |
| 選用德國品牌紅外測溫儀，范圍：300~1300 攝氏度 | |
| 6.軟件 | |
| 配置 PLC 控制的 15“觸摸顯示屏，用戶操作界面友好，所有操作均可在觸摸屏上完成 | |
| 自帶缺水，缺氣，電源缺相，火球跳變，過溫過載，打火等自動保護 | |
| 生產流程通過工藝配方自動控制,可設置多達十套工藝配方 | |
| 系統自帶全自動抽氣，點火，升溫，降溫等預設流程，用戶操作簡便 | |
| 全自動溫度控制，氣壓控制，極大減輕系統操作員的工作量 | |
